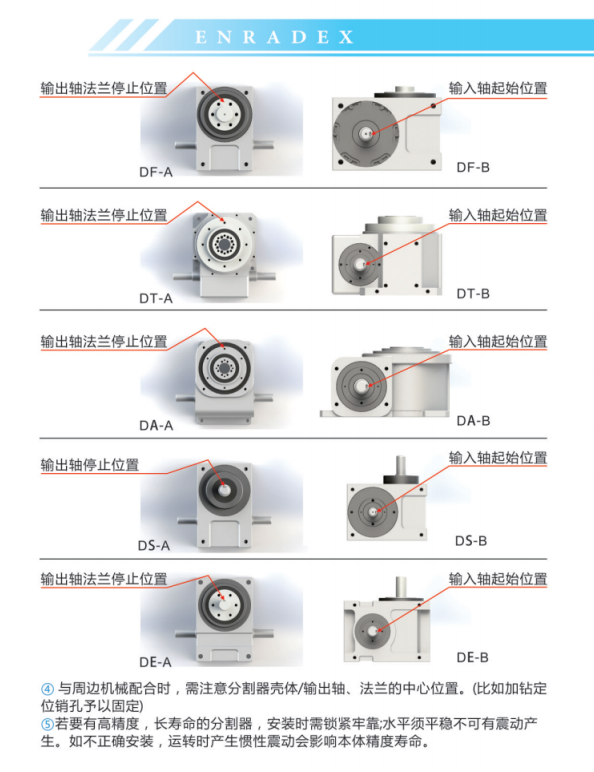

什么是分割器的原點,所謂的分割器的原點指的就是分割器的基準位置,對于入力軸來說,入力軸的鍵槽正對出力軸方向,通過入力軸圓點中心及鍵槽中心的直線與出力軸垂直,這就是我們所說的入力軸的原點,而此位置則恰是出力軸停止角度的中心點位置。 凸輪分割器的原點在入力凸輪上的位置如圖,是分割器的入力軸在完成分割器動作后,進入靜止角度(也就是凸輪肋位處于直線狀態的中心點)。 分割器的原點是凸輪分割器在使用中比較重要的指標,一方面,對分割器的原點進行調節,確保使用中分割器的驅動角與感應系統的驅動角相匹配,才能實現PLC等對于分割器間歇功能的精準控制。另一方面,分割器的原點調節,也關系到分割器與被驅動系統(圓盤等),間歇傳動與實際加工需要動停的角度一致。 凸輪分割器原點怎么調?以驅動角為270度的分割器為例,信號凸輪鍵槽的中心點與入力軸鍵槽的中心點重合安裝,再調整入力軸,如圖1所示的位置,就是分割器原點的位置。 在進行圓盤等設施與分割器原點進行組裝時,要將分割器調到原點位置,再對圓盤的加工工位進行調整,使加工工位的動停位置與分割器的原點相同步。 |
