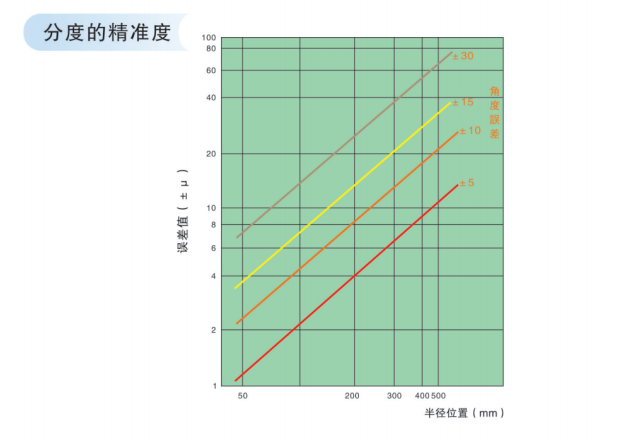

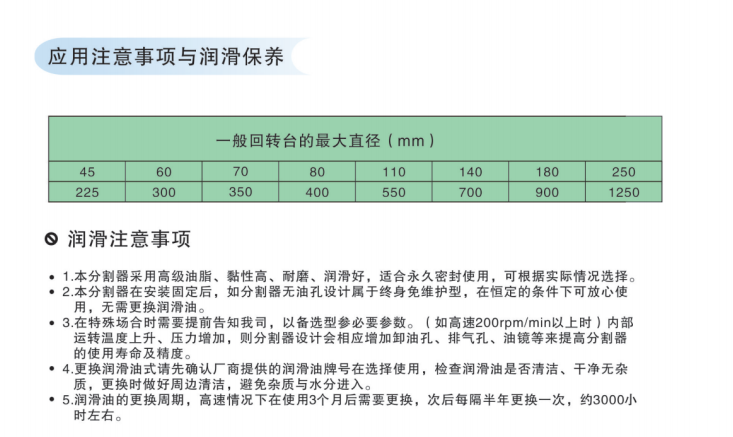

在自動化設備凸輪分割器選型設計中，對于圓盤類型的輸出平臺來說，精度是設計人員的首要考慮的問題，那么如何事計算輸出圓盤的使用精度呢？ 圓盤的精度=2Πr÷360÷60÷60×分割器精度，就是單位時間及單位角度值與分割器自身精度的乘積。  圓盤的角度誤差與半徑的誤差是成正比的，也就是說，圓盤使用的半徑越大，那么角度誤差越大，在出力軸上安裝圓盤，圓盤的直徑尺寸選擇要視扭矩的大小，也就是出力軸的允許出力軸扭矩負荷。 在精度要求比較高的情況下，扭矩應大于允許出力扭矩的2-3倍；因此，出力軸的旋轉速度也是精度影響的一個重要因素。在實際的使用中，圓盤較大直徑應小于中心矩的5倍為保證精度較佳的效果。  一般情況下，普通級別分割器使用的情況下，精確等級可以達到30"，對于高精度要求的設備，要達到15"的話,就要注意圓盤直徑的大小會產生的影響.同時,圓盤安裝需要注意,連接的間隙也會使精度產生偏差. 常用凸輪分割器使用圓盤的直徑參考表(單位:MM):  |
