凸輪分割器工作原理

點擊次數:更新時間:2019-06-19 12:06:26【打印】

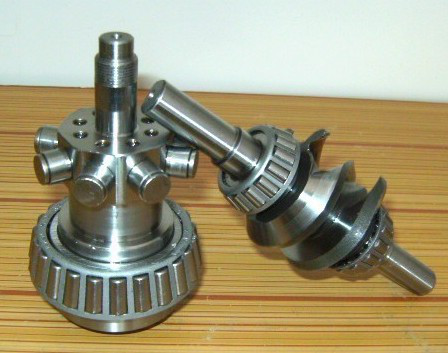

分割器是一種具有間歇式運動功能的傳動機構,主要結構包括入力軸,轉位凸輪,出力轉塔,凸輪分滾子等。







  分割器運動的狀態下,入力軸旋轉,由入力軸上的轉位凸輪旋轉,帶動與之嚙合的凸輪滾子,凸輪滾子與出力轉塔及出力軸是一體的機構,出力轉塔帶動出力軸實現分割運動。這種狀態,也稱為分割運動狀態。





按驅動角度的選擇不同,當凸輪滾子分割傳動結束后,在肋與凸輪的平衡區域,便處于靜止?fàn)顟B(tài),這種情況下,并不產生旋轉運動,習慣上稱之為靜止區域。





從以上的描述中,可以看出,在分割器的間歇運動當中,凸輪滾子屬于受動體,凸輪滾子的數量與分割器的工位數量是一致的,凸輪分割器由于入力凸輪曲面是平滑的曲線結構,而且所傳動的滾子也是由多個軸承組成,這種光滑的曲面加上利于傳動的滾動軸承,比較利于傳動,所以利用凸分割器進行傳動的動能損失量也是較小的。




基于凸輪分割器的傳動特性,對于組成構件的加工要求是非常嚴格的,這也是分割器質量的較本質的區別,很多在進行產品選型過程中的工程技術人員,認為品牌或質量對于產品的本身并不重要, 這是錯誤的看法,由于用料,加工機械的不同,所產出的產品品質也是不一樣的,對于精密度而言,可能產品出廠的精度能夠達到使用的要求,但是在進行長期使用的過程中,效果會凸顯出來,分割器產品的壽命是較終產品質量的驗證,這種說法是比較有道理的。由于凸輪加工的粗糙,或凸輪滾子安裝等相關問題,造成產品精度的影響都會在后期的使用中顯現出來。
