凸輪分割器怎么選型號代碼

點擊次數:更新時間:2020-04-01 16:04:04【打印】

凸輪分割器選型過程中,技術工程師們首先需要知道是分割器的型號代碼代表的意義是什么。








凸輪分割器的型號代碼: RU 80 DF 06 270 2 R S3 VW 1 X

  代碼 表示的意義

  RU RU代表滾子凸輪,還有一種型號叫作PU,它代表的是平板共軛凸輪

  80 輸入軸與輸出軸間的距離,用毫米表示,"80mm"

  DF DF表示型號是凸緣型,其它的型號如DHF中空型,DS心軸型,PU平板型,DT平臺桌  面型

  8 表示分割的等份,按需求進行等份分割,如6、10、12、24、30等







  270 表示驅動角,也叫作轉為角度,270表示回轉角為270度,其它還有90,150,180,270,360等

  2 表示曲線的類型

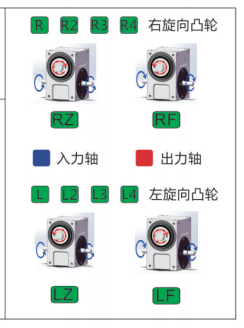

  R 表示向右旋向凸輪,每轉停一次,其它L表示左旋向凸輪
  S3 表示輸入軸的方式







  VW 本體安裝螺絲孔面

  1 安裝的方式1.2.3.

  X 其它特殊方面的要求


  以上型號的代碼表示各自的意思不需要計算,如果計算的話也是進行簡單的一些算法即可。
