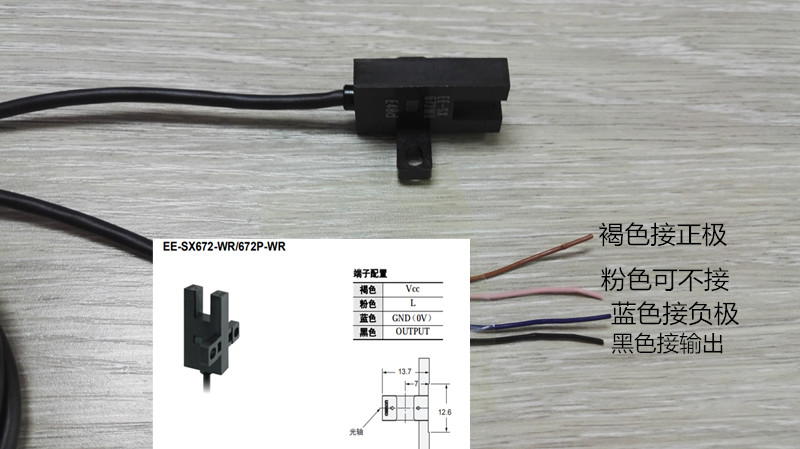

我們配套的自動化系統中用于控制凸輪分割器動停的感應開關裝置是離不開的備件，根據各生產公司的設計方法不同，使用感應器的類別也不一樣，總的原則是利于使用和維護，同時成本和設計的便利性也應該是考慮的范疇，這里例舉了部分凸輪分割器常用的感應開關接線方法供大家參考。  U型感應開關，U形感應開關裝置的接線方法如下圖，四根連接線的方法：褐色接正極，藍色接負極，黑色接輸出，粉色可不接。  接近式感應開關，圓柱形接近式感應開關的接線方法如下圖，棕色線接正板，藍色線接負板，黑色接輸出。  |
